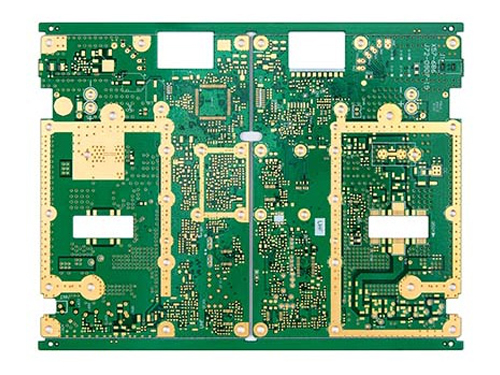

通訊射頻pcb層數: 8L
板厚: 1.6mm
外層銅厚: 1 OZ
內層銅厚: 1 OZ
最小孔徑 ：0.3mm
最小線寬/線距: 5mil
表面處理 : 沉金
產品用途: 近場通訊
工藝難點 ：混壓結構
PCB被稱為“電子系統產品之母”，作為電子產品的基礎材料，坐擁著廣闊的需求市場，下游應用領域涵蓋了通信、計算機、消費電子、工控醫療、汽車電子、航空航天等，其中通信和計算機是PCB目前最大的應用板塊，占比均超25%。
PCB產業鏈
在通訊領域，PCB被廣泛應用于無線網、傳輸網、數據通信、固網寬帶中，相關 PCB 產品涉及背板、高速多層板、高頻微波板、多功能金屬基板等。
